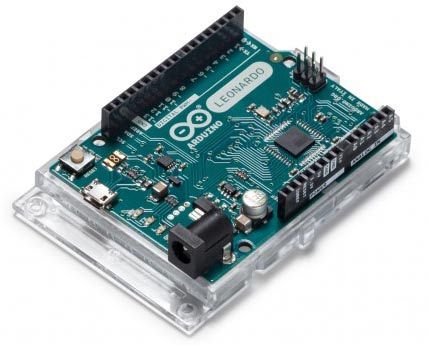

Arduino Leonardo dikenal dengan kemampuannya yang mampu untuk berfungsi sebagai perangkat input seperti keyboard dan mouse. Arduino Leonardo adalah
mikrokontroler berbasis ATmega32u4 yang dirancang oleh tim Arduino.
Arduino jenis ini menggunakan ATmega32u4 yang memiliki komunikasi USB
terintegrasi, tidak seperti kebanyakan papan Arduino lainnya yang
menggunakan mikrokontroler ATmega32u4. Hal ini memungkinkan Leonardo
untuk berkomunikasi langsung dengan komputer sebagai perangkat input
USB, tanpa memerlukan chip konverter tambahan.
Baca juga : Review Arduino Mega 2560: Fitur dan Kinerja
Spesifikasi Teknis Arduino Leonardo
• Mikrokontroler ATmega32u4
• Tegangan operasi 5V
• Tegangan input (rekomendasi) 7-12V
• Tegangan input (batas) 6-20V
• Pin I/O digital, yaitu 20 (7 di
antaranya dapat digunakan sebagai output PWM dan 12 sebagai input analog)
• Pin PWM berjumlah 7
• Pin analog input berjumlah 12
• Arus DC per pin I/O sebesar 40 mA
• Arus DC untuk pin 3.3V sebesar 50 mA
• Memori flash 32 KB (ATmega32u4), dimana 4 KB digunakan oleh bootloader
• SRAM 2.5 KB (ATmega32u4)
• EEPROM 1 KB (ATmega32u4)
• Kecepatan clock 16 MHz
• Komunikasi USB terintegrasi
Fitur Utama Arduino Leonardo
1. Komunikasi USB TerintegrasiArduino Leonardo dapat
muncul sebagai perangkat input USB seperti keyboard atau mouse saat terhubung
ke komputer dengan menggunakan mikrokontroler ATmega32u4. Hal ini memungkinkan pembuatan proyek yang memerlukan interaksi
langsung dengan komputer, seperti pengontrol game atau alat bantu input khusus.
2. Banyak Pin I/O
Arduino Leonardo memiliki 20 pin
I/O digital, dimana 7 pin dapat digunakan sebagai output PWM dan 12 sebagai
input analog. Hal ini memberikan fleksibilitas yang lebih besar dalam
menghubungkan sensor, aktuator dan komponen lainnya.
3. Memori dan Penyimpanan
Arduino Leonardo
menyediakan cukup ruang untuk menyimpan kode dan data yang diperlukan oleh
proyek Anda dengan 32 KB memori flash (di mana 4 KB digunakan oleh bootloader), 2.5 KB SRAM dan 1 KB EEPROM.
4. Tegangan Operasi 5V
Arduino Leonardo beroperasi pada tegangan
5V, yang merupakan standar untuk berbagai sensor dan modul. Namun, Arduino ini juga dapat
menerima tegangan input antara 7 hingga 12V melalui jack daya eksternal, memberikan
fleksibilitas dalam sumber daya.
5. Kompatibilitas dengan Perangkat
Lunak Arduino
Arduino Leonardo kompatibel
dengan Arduino IDE, yang memungkinkan pengguna untuk menulis,
mengunggah dan memonitor kode pada papan ini. Arduino IDE menyediakan
berbagai perpustakaan dan contoh kode yang mempermudah pengembangan
proyek. Baca juga : Review Sensor Suhu DHT11: Cara Kerja dan Aplikasinya dengan Arduino
Penggunaan Arduino Leonardo
Arduino Leonardo dapat digunakan
dalam berbagai proyek elektronik, mulai dari yang sederhana hingga yang kompleks.
Berikut ini adalah beberapa contoh penggunaannya:
1. Perangkat Input Kustom
Arduino Leonardo
digunakan untuk membuat perangkat input kustom karena mampu bertindak
sebagai keyboard atau mouse sehingga dapat membuat pengendali game, alat
bantu input untuk orang dengan disabilitas atau bahkan sistem kontrol
otomasi yang memerlukan input langsung ke komputer.
Contoh Kode: Emulasi Keyboard
#include <Keyboard.h>
void setup() {
// Memulai komunikasi keyboard
Keyboard.begin();
}
void loop() {
// Kirimkan karakter ‘A’ ke komputer setiap detik
Keyboard.print(‘A’);
delay(1000);
}
2. Pengendali Robot
Arduino Leonardo
sangat cocok untuk digunakan sebagai
pengendali robot karena memiliki banyak pin I/O dan dukungan untuk
output PWM. Anda dapat menghubungkan motor, sensor dan aktuator untuk
membuat robot yang dapat bergerak dan merespons lingkungannya.
Contoh Kode: Pengendalian Motor DC
int motorPin = 9; // Pin PWM untuk
mengendalikan motor
void setup() {
pinMode(motorPin, OUTPUT);
}
void loop() {
// Setel kecepatan motor menggunakan PWM
analogWrite(motorPin, 128); // 50% duty cycle
delay(2000);
analogWrite(motorPin, 255); // 100% duty cycle
delay(2000);
analogWrite(motorPin, 0); // Matikan motor
delay(2000);
}
3. Sistem Otomasi Rumah
Arduino Leonardo
dapat digunakan
dalam proyek otomasi rumah untuk mengontrol lampu, pintu dan perangkat
lainnya. Anda
dapat membuat sistem yang secara otomatis mengelola lingkungan rumah
Anda dengan menghubungkan Arduino ini ke berbagai sensor dan aktuator.
Contoh Kode: Otomasi Lampu
Menggunakan Sensor Cahaya
int sensorPin = A0; // Pin untuk
sensor cahaya
int ledPin = 13; // Pin untuk LED
void setup() {
pinMode(ledPin, OUTPUT);
pinMode(sensorPin, INPUT);
}
void loop() {
int sensorValue = analogRead(sensorPin);
if (sensorValue < 500) { // Jika ruangan gelap
digitalWrite(ledPin, HIGH); // Nyalakan LED
} else {
digitalWrite(ledPin, LOW); // Matikan LED
}
}
4. Prototipe Perangkat IoT
Arduino Leonardo dapat digunakan
sebagai basis untuk prototype perangkat IoT. Anda dapat membuat perangkat yang
terhubung ke internet untuk mengirim dan menerima data dengan menambahkan modul komunikasi seperti Wi-Fi atau Bluetooth.
Contoh Kode: Mengirim Data Sensor ke
Server
#include <SPI.h>
#include <Ethernet.h>
// Konfigurasi Ethernet
byte mac[] = { 0xDE, 0xAD, 0xBE,
0xEF, 0xFE, 0xED };
IPAddress ip(192, 168, 1, 177);
EthernetClient client;
const char* server =
“example.com”;
int sensorPin = A0;
void setup() {
Ethernet.begin(mac, ip);
delay(1000);
}
void loop() {
int sensorValue = analogRead(sensorPin);
if (client.connect(server, 80)) {
client.print(“GET /update?value=”);
client.print(sensorValue);
client.println(” HTTP/1.1″);
client.println(“Host: example.com”);
client.println(“Connection: close”);
client.println();
client.stop();
}
delay(10000); // Kirim data setiap 10 detik
} Kelebihan Arduino Leonardo
1. Kemampuan USB Terintegrasi
Kemampuan untuk bertindak sebagai
perangkat USB seperti keyboard atau mouse.
2. Fleksibilitas Pin I/O
Banyaknya pin I/O digital dan input
analog memungkinkan Arduino Leonardo digunakan dalam berbagai proyek yang memerlukan
koneksi dengan banyak sensor dan aktuator.
3. Kompatibilitas dengan Arduino
IDE
Dukungan penuh untuk Arduino IDE
membuatnya mudah digunakan, bahkan bagi pemula sekalipun.
4. Komunitas Besar
Komunitas Arduino yang besar
menyediakan berbagai sumber daya, seperti forum, tutorial dan library yang
dapat membantu dalam pengembangan proyek.
Keterbatasan Arduino Leonardo
1. Keterbatasan Memori
Arduino Leonardo memiliki keterbatasan memori sebesar 32 KB memori flash dan 2.5 KB SRAM, sehingga tidak cukup untuk proyek yang memerlukan
banyak penyimpanan dan pemrosesan data.
2. Kecepatan Clock
Kecepatan clock 16 MHz mungkin
tidak cukup untuk beberapa aplikasi yang membutuhkan pemrosesan sangat
cepat.
3. Kompleksitas Komunikasi USB
Mengelola komunikasi USB dapat menjadi kompleks dan
memerlukan pemahaman yang lebih dalam tentang protokol USB meskipun memiliki USB terintegrasi.Siap Untuk Membuat Proyek Impianmu
