Membuat kipas angin otomatis menggunakan Arduino adalah
proyek DIY yang melibatkan penggunaan mikrokontroler Arduino untuk
mengontrol operasi kipas angin secara otomatis berdasarkan kondisi
tertentu. Pada proyek ini, sensor suhu digunakan untuk mendeteksi suhu
ruangan dan data yang diperoleh dari sensor tersebut digunakan oleh
Arduino untuk menentukan kapan kipas angin harus dinyalakan atau
dimatikan. Proyek ini menggabungkan elemen-elemen elektronik,
pemrograman dan desain sirkuit. Baca juga : Mengajar Anak-anak Membuat Alarm Keamanan Sederhana dengan Arduino Komponen untuk Membuat Kipas Angin Otomatis
1. Arduino Uno
2. Sensor suhu (DHT11 atau DHT22) untuk mendeteksi suhu ruangan.
3. Motor DC atau motor servo untuk menggerakkan kipas angin.
4. Transistor seperti TIP120 untuk mengendalikan motor dengan sinyal dari Arduino.
5. Dioda seperti 1N4007 ntuk melindungi
sirkuit dari tegangan balik saat motor mati.
6. Resistor untuk
membatasi arus ke basis transistor.
7. Breadboard dan kabel jumper untuk merangkai komponen secara sementara.
8. Adaptor atau baterai 9V sebagai
sumber daya untuk Arduino dan motor.
9. Kipas kecil atau baling-baling yang akan dipasang pada motor.
Rangkaian Elektronik1. Hubungkan Sensor Suhu ke
Arduino
• Pasang sensor DHT11 pada
breadboard.
• Hubungkan pin VCC sensor ke pin
5V Arduino.
• Hubungkan pin GND sensor ke pin
GND Arduino.
• Hubungkan pin data sensor ke
salah satu pin digital Arduino (misalnya pin 2).
2. Hubungkan Motor ke Arduino
melalui Transistor
• Pasang transistor TIP120 pada
breadboard.
• Hubungkan emitor transistor ke
GND Arduino.
• Hubungkan kolektor transistor ke
salah satu terminal motor.
• Hubungkan terminal lainnya dari
motor ke sumber daya positif (misalnya 9V).
• Hubungkan dioda 1N4007 secara
paralel dengan motor (anoda ke emitor, katoda ke kolektor).
• Hubungkan resistor 1K ohm antara
basis transistor dan salah satu pin digital Arduino (misalnya pin 9).
3. Penyediaan Daya
• Hubungkan
pin 5V dan GND Arduino ke jalur daya positif dan negatif di breadboard.
• Pastikan

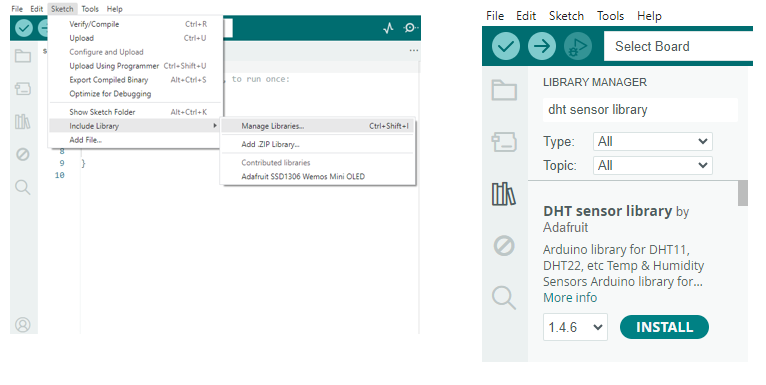

sumber daya eksternal (baterai atau adaptor) juga terhubung dengan benar.Instal Library DHT
Arduino membutuhkan library DHT
untuk berkomunikasi dengan sensor DHT11 atau DHT22. Instal library ini melalui
Arduino IDE dengan langkah-langkah berikut:
• Buka Arduino IDE.
• Pergi ke “Sketch” ->
“Include Library” -> “Manage Libraries”.
• Cari “DHT sensor
library” oleh Adafruit dan instal.
Berikut ini contoh kode program untuk
mengendalikan kipas angin berdasarkan suhu yang terdeteksi oleh sensor DHT:
#include <DHT.h>
#define DHTPIN 2 // Pin data sensor DHT
#define DHTTYPE DHT11 // Tipe sensor DHT11
#define FAN_PIN 9 // Pin untuk mengendalikan transistor
DHT dht(DHTPIN, DHTTYPE);
void setup() {
pinMode(FAN_PIN, OUTPUT);
dht.begin();
Serial.begin(9600);
}
void loop() {
float suhu = dht.readTemperature();
if (isnan(suhu)) {
Serial.println(“Gagal membaca sensor!”);
return;
}
Serial.print(“Suhu: “);
Serial.print(suhu);
Serial.println(” *C”);
if (suhu > 30) {
digitalWrite(FAN_PIN, HIGH); //
Hidupkan kipas
Serial.println(“Kipas Hidup”);
} else {
digitalWrite(FAN_PIN, LOW); //
Matikan kipas
Serial.println(“Kipas Mati”);
}
delay(2000); // Tunggu 2 detik sebelum pembacaan berikutnya
}
Penjelasan Kode
1. `#include <DHT.h>` mengimpor library DHT untuk berkomunikasi dengan sensor.
2. `#define DHTPIN 2` mendefinisikan pin data untuk sensor DHT.
3. `#define FAN_PIN 9` mendefinisikan pin untuk mengendalikan transistor yang mengontrol motor.4. `DHT dht(DHTPIN, DHTTYPE)` membuat objek DHT dengan pin dan tipe sensor yang digunakan. 5. `pinMode(FAN_PIN, OUTPUT)` mengatur pin motor sebagai output.
6 `dht.begin()` memulai sensor
DHT.
7 `Serial.begin(9600)` memulai
komunikasi serial untuk debugging.8. `float suhu =
dht.readTemperature()` membaca suhu dari sensor.
9. Memeriksa apakah pembacaan sensor
valid (`isnan(suhu)`).
10. Menampilkan suhu pada serial
monitor.
11. Menghidupkan atau mematikan motor
berdasarkan suhu yang terdeteksi.
Uji Coba dan Kalibrasi
• Hubungkan Arduino ke komputer
atau sumber daya.
• Buka serial monitor di Arduino
IDE untuk melihat output suhu.
• Amati apakah kipas hidup atau
mati berdasarkan suhu yang terdeteksi.
Jika kipas tidak berfungsi sesuai
harapan, pastikan:
• Semua koneksi pada breadboard
terpasang dengan benar.
• Tidak ada kabel yang longgar atau
terputus.
• Sensor DHT dan motor berfungsi
dengan baik.
• Daya yang digunakan cukup untuk
menggerakkan motor. Baca juga : Proyek Sains untuk Anak-anak: Termometer Digital dengan Arduino
Peningkatan dan Penyesuaian
Ada beberapa ide untuk peningkatan dan penyesuaian dalam proses pembuatan kipas angin otomatis menggunakan Arduino:
1. Tambahkan layar LCD untuk
menampilkan suhu secara real-time.
2. Jika ingin mengendalikan kipas
angin yang lebih besar, Anda dapat menggunakan relay untuk mengendalikan perangkat
AC.
3. Integrasikan dengan modul WiFi
seperti ESP8266 untuk mengontrol kipas dari jarak jauh melalui internet.
4. Buat logika kontrol suhu yang lebih
rumit, misalnya menambahkan mode otomatis yang menyesuaikan kecepatan kipas
berdasarkan kisaran suhu tertentu.
Jadi, membuat kipas angin otomatis menggunakan Arduino adalah proyek DIY yang menarik dan edukatif. Anda dapat belajar tentang sensor suhu, kontrol motor dan pemrograman
dasar Arduino melalui proyek kipas angin otomatis ini. Selain itu, proyek ini juga dapat dikembangkan lebih lanjut untuk
aplikasi yang lebih kompleks.
